微信存包柜系统的工作原理
微信存包柜是基于传统的智能存包柜技术的前提下结合微信即使通讯工具的结合研发的一款新型存包柜。
本系统利用主控制器，控制红外线检测、电磁阀通断、断电保护和报警等功能。由于单片机受引脚数的限制，数据线和地址线是复用的，由P0口兼用。为了将它们分离出来，以便同单片机片外的扩展芯片正确的连接需要在单片机外部增加地址锁存器74LS373，同时利用I/O口扩展芯片8255A来实现各模块与单片机之间的连接，如显示和输入模块按下开始按钮，系统启动，主控制器及各模块进行初始化，微信存包柜箱内传感器自动检测有无物品并发送信号到主控制器，然后液晶显示空箱号.当键盘其中一个键被按下时，主控制器接收到一电信号，控制相应电磁阀动作打开箱门，并能产生一组8位随机密码。微信系统接收信号随机产生一张电子条码，密码使用一次有效，且有三次容错功能和解锁功能。当识别器检测到有条码扫描进入其探测范围时对条码进行扫描，产生一组电信号经过模数转换后发送给单片机，控制电磁阀的动作。按下停止键时，系统断电停止工作。

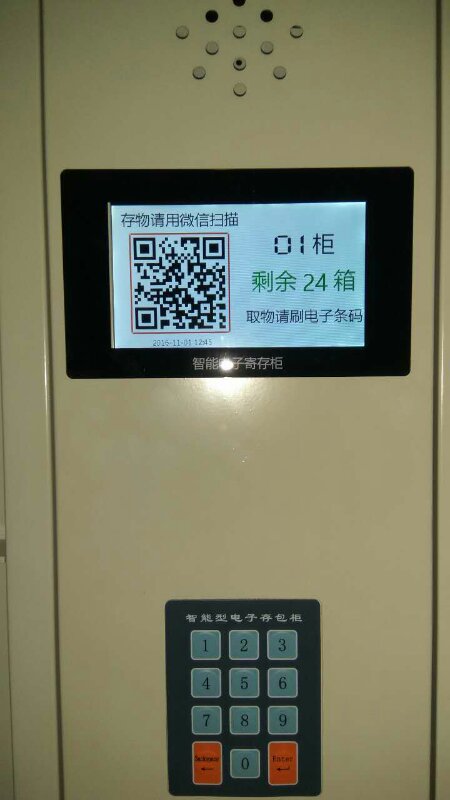

采用微信存包柜控制系统，此系统是选择当今优化的非接触微信作为电子密匙，具有无法仿制之安全优点，向用户提供了高准确、高效率的存取物服务。用户可以关注柜子上的公众号二维码，然后公众号会推送一条电子一维码，箱门弹开，客户进行存物功能。取物的时候同样扫一下公众号二维码，进行取物。
本系统利用主控制器，控制红外线检测、电磁阀通断、断电保护和报警等功能。由于单片机受引脚数的限制，数据线和地址线是复用的，由P0口兼用。为了将它们分离出来，以便同单片机片外的扩展芯片正确的连接需要在单片机外部增加地址锁存器74LS373，同时利用I/O口扩展芯片8255A来实现各模块与单片机之间的连接，如显示和输入模块按下开始按钮，系统启动，主控制器及各模块进行初始化，微信存包柜箱内传感器自动检测有无物品并发送信号到主控制器，然后液晶显示空箱号.当键盘其中一个键被按下时，主控制器接收到一电信号，控制相应电磁阀动作打开箱门，并能产生一组8位随机密码。微信系统接收信号随机产生一张电子条码，密码使用一次有效，且有三次容错功能和解锁功能。当识别器检测到有条码扫描进入其探测范围时对条码进行扫描，产生一组电信号经过模数转换后发送给单片机，控制电磁阀的动作。按下停止键时，系统断电停止工作。
采用微信存包柜控制系统，此系统是选择当今优化的非接触微信作为电子密匙，具有无法仿制之安全优点，向用户提供了高准确、高效率的存取物服务。用户可以关注柜子上的公众号二维码，然后公众号会推送一条电子一维码，箱门弹开，客户进行存物功能。取物的时候同样扫一下公众号二维码，进行取物。
